Revisión de bombas centrífugas: Guía paso a paso para el desmontaje, inspección y reensamblaje

¿Para quién es esta guía? Operadores de bombas e ingenieros de plantas.El objetivo de esta guía: Este artículo le dará el conocimiento necesario sobre cómo operar una bomba centrífuga sin problemas y cómo revisarlo.Las bombas centrífugas se utilizan en varias industrias para transferir líquidos de un punto a otro. Con el bloqueo del Covid-19, las operaciones industriales se enfrentan a interrupciones masivas. Si no puede reservar una cita con un ingeniero de servicio de bombas, puede revisar las bombas de su planta por sí mismo.

Descripción general de las bombas centrífugas

Las bombas centrífugas son una de las bombas más antiguas. Fue inventado a mediados de 1800. John Appold diseñó la forma actual de estas bombas. Reemplazó las paletas rectas del impulsor con cuchillas curvas.

Los componentes principales de una bomba centrífuga

Una bomba centrífuga tiene dos componentes principales:

• La parte giratoria consiste en el impulsor, el eje y la voluta
• El componente estacionario consiste en rodamientos, cubiertas de carcasa y carcasa

Fotografía de una bomba centrífuga en una planta con las piezas¿Cómo funciona? Convierte la energía mecánica en energía cinética. La energía cinética se transfiere al líquido desplazado.El líquido a bombear entra en la bomba a través de la boquilla de aspiración. Desde aquí, llega al centro del impulsor. El impulsor gira el líquido tangencialmente. Esto genera una fuerza centrífuga radial que actúa hacia afuera. Las cuchillas curvas crean baja presión en el centro del impulsor, lo que permite extraer más líquido del extremo de aspiración del impulsor. La fuerza centrífuga expulsa el líquido de la boquilla de descarga.

¿Cómo iniciar una bomba centrífuga de la manera correcta?

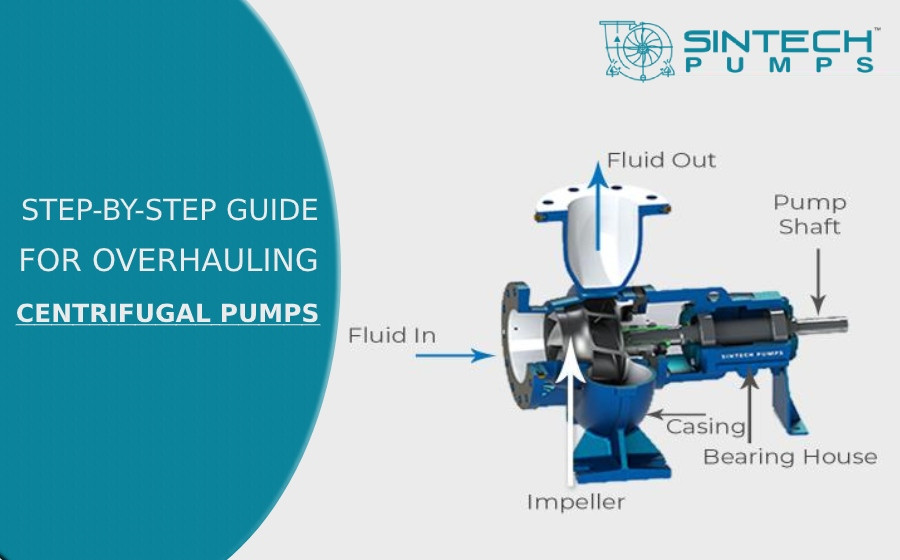

Componentes generales de una bomba centrífuga

El propósito principal de esta guía es ayudarle a revisar una bomba centrífuga por sí mismos. Antes de entender el procedimiento de revisión, primero vamos a examinar cómo iniciar la bomba de la manera correcta.

• Abra la válvula de aspiración (boquilla de aspiración).
• Asegúrese de que la válvula de descarga (boquilla de descarga) se mantiene en la posición cerrada.
• Apague la bomba.
• A continuación, gire manualmente el eje (este es el eje entre la bomba y el motor). Compruebe si hay obstrucciones. Si está utilizando bombas grandes, es posible que deba esperar unos segundos después de girar el eje para observar el comportamiento de la bomba.
• Si el eje está libre (sin distracciones), cierre completamente la válvula de descarga y encienda el motor.
• Continúe abriendo la boquilla de descarga gradualmente hasta que esté completamente abierta.
• Compruebe la presión. Si la presión es mayor, puede regularla con el bypass.

Este método de arranque de la bomba es para bombas centrífugas con sistemas de liberación automática de aire. Si sus bombas no tienen este mecanismo, consulte el manual de la bomba para el procedimiento operativo correcto.¿Cómo revisar una bomba centrífuga? Instrucciones paso a paso

• Compruebe si las válvulas de aspiración y descarga están cerradas. Si no es así, ciérrelos manualmente.
• Apague la alimentación. Desconecte la bomba del interruptor principal o del panel de distribución.
• Desconecte el cable eléctrico. Asegúrese de tener en cuenta la dirección de rotación de los terminales (si está utilizando una conexión de tres caras). Esto le ayudará a conectar la bomba de la misma manera después de la revisión.
• Compruebe si la bomba tiene pernos de acoplamiento (viga, fuelle, acoplamiento, etc.) En caso afirmativo, retire todos los pernos de acoplamiento.
• Si la bomba está montada verticalmente,
  • Conecte el bloque de la cadena y tire del motor hacia arriba
  • Compruebe si la presión del agua está bloqueada en el interior.
  • Y luego abre la bomba.
• Si la bomba está montada horizontalmente,
  • Afloje el perno de la base del motor y retire el motor
  • A continuación, siga los mismos procedimientos mencionados anteriormente.
• Afloje la junta del impulsor de la bomba y las bridas de la bomba.
• Saque la bomba para inspección.

¿Cómo desmontar, inspeccionar y volver a montar una bomba centrífuga? Instrucciones paso a paso

• Comience desde el lado del impulsor. Afloje la arandela y la tuerca guía.
• Use una polea para desenroscar el impulsor.
• A continuación, retire el sello mecánico del impulsor.
• Retire el anillo de bloqueo/el pasador de guía del rodamiento detrás del impulsor.
• Toque suavemente sobre el eje con un martillo de goma o madera.
• Retire los rodamientos junto con el eje.
• Inspeccione si los rodamientos están en buenas condiciones. Si están desgastados, sustitúyalos por rodamientos nuevos.
  • Para cambiar los rodamientos, primero, limpie el eje. A continuación, lubrique y toque suavemente la parte de atrás de la ranura del rodamiento.
  • Antes de instalar los nuevos rodamientos, limpie la ranura y lubrique bien.
  • Instale los nuevos rodamientos en el extremo pequeño, al igual que lo quitó.
• Limpie la carcasa del rodamiento y engrase adecuadamente.
• Instale el eje desde el lado del impulsor.
• Instale nuevos sellos mecánicos, si es necesario.
• Instale todas las arandelas retiradas.
• Vuelva a colocar las tuercas y arandelas retiradas y apriételas según sea necesario.
• Gire el eje y compruebe si se puede mover libremente.
• Compruebe la alineación de la bomba y encuadár y encajoné hasta ello.
• Monte el motor eléctrico y conecte la bomba.
• Compruebe la libre circulación antes de arrancar la bomba.

Eso es todo. Ya terminaste.*Tenga en cuenta que estas instrucciones pueden variar dependiendo del propósito de su bomba.Si tiene más preguntas o dudas, comentarlos a continuación, y nuestros expertos en bombas le ayudarán.Si crees que este artículo beneficiará a un amigo, compártelo y recomiendo.
