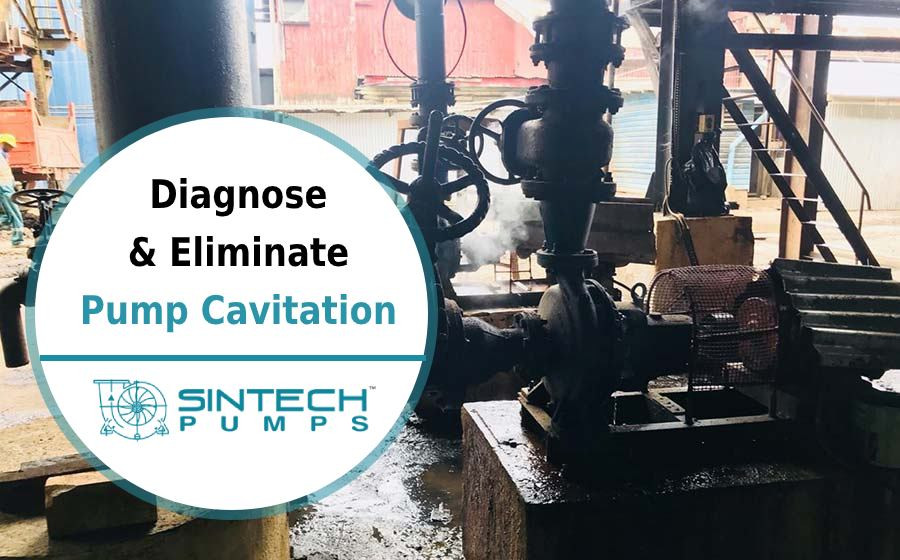

كل ما كنت تريد أن تعرف عن تشخيص التجويف مضخة في سؤال وجواب تنسيق

التجويف هي واحدة من أكبر المشاكل التي يواجهها أصحاب المضخات. هنا، في هذا الدليل، نعرض لك كيفية تحديد وتشخيص مشاكل التجويف بحيث يمكنك الحفاظ على تشغيل المضخة بسلاسة لسنوات قادمة. 1. ما هو التجويف؟ لشرح ذلك في أبسط العبارات، ويستخدم التجويف لوصف وجود الهواء، فراغ، أو فقاعات في السائل. عندما يذهب السائل المتدفق إلى أقل من ضغط البخار ، فإنه يؤدي إلى تشكيل فقاعات البخار. عندما يتحرك السائل من خلال غرفة الضغط العالي ، تنفجر هذه الفقاعات ، مما يسبب الضرر والتجويف. 2. ما هي أنواع التجويف؟ يمكن تصنيف التجويف مضخة إلى نوعين – بالقصور الذاتي وغير بالقصور الذاتي.

• التجويف بالقصور الذاتي – المعروف أيضا باسم التجويف عابرة، هو عملية عندما تنفجر فقاعة / الفراغ بسرعة، مما أدى إلى موجة صدمة.
• التجويف غير الذاتي – يحدث عندما تتأرجح الفقاعة في الشكل والحجم ولكنها لا تنفجر.

3. ما هي أسباب التجويف؟ السبب الرئيسي للتجويف في مضخة يرجع إلى انخفاض NPSH (صافي رأس الشفط الإيجابي) على نهاية الشفط من المضخة. وNPSH هو الطاقة التي تدفع السائل عن طريق المضخة. عندما يسقط NPSH، يحدث التجويف. هناك عدة أسباب انخفاض في NPSH من القيم المتوقعة. والسيناريوهات المختلفة هي:

• عندما يكون قطر أنبوب الشفط صغير جداً
• عندما يكون أنبوب الشفط على مسافة طويلة من المضخة
• عندما يتم وضع المضخة في مكان مرتفع فوق مصدر السائل
• عندما يكون السائل المشردين ضغط بخار منخفض
• عندما تكون سرعة تشغيل المضخة سريعة جداً

الآن بعد أن رأينا الأسباب المختلفة للتجويف دعونا نلقي نظرة على العواقب. 4. ماذا يحدث عندما يحدث التجويف؟ هناك عدة عواقب محتملة.

1. تخفيض في قدرة ضخ المضخة. عندما تنخفض سرعة المضخة، لا يمكنها مواكبة التدفق الوارد، مما يؤدي إلى حالة تفيض.
2. الأضرار التي لحقت المضخة. التجويف يمكن أن يسبب الاهتزاز المفرط، مما يؤدي إلى الإفراط في البلى المكره، وارتداء الخواتم، وارتداء لوحات، الخ.
3. الفشل المبكر من المحامل والأختام.

عندما لا يتم تصحيح التجويف ، فإنه يضر مكونات المضخة الحرجة ، وبالتالي تقليل حياة المضخة بشدة. 5. هل هناك أي علامات تحذيرية يجب البحث فيها؟ نعم، هناك إشارات تحذير محددة تساعدك على تحديد التجويف. عندما تواجه مضخة التجويف، يمكنك ملاحظة الاهتزاز المفرط من المعتاد. بالإضافة إلى ذلك، فإن المضخة تنبعث منها أصوات عالية الصوت مماثلة لرخام يهز داخل المضخة. الصوت عموما يبدأ منخفضة ويزيد في كثافة والتجويف يلبس أسفل أجزاء مختلفة داخل المضخة. 6. هل التجويف هو نفس Entrainment الهواء؟ لا، إنها ظاهرة مختلفة. دعونا نفهم الاختلافات بين كليهما.

الهواء Entrainment	التجويف
يحدث هذا عندما يدخل الهواء المضخة من نهاية الشفط وينتقل إلى العين المكرهة.	التجويف هو وجود الهواء، فراغ، أو فقاعات في السائل.
أنه يقلل من تدفق المضخة.	وهو يتسبب في انخفاض في قدرة المضخة.
أنه يسبب بعض كمية الضرر إلى محامل والأختام.	أنه يسبب ضررا مفرطا لمناهال والأختام.
من السهل تحديد وإصلاح.	من الصعب تحديد وتصحيح.

نقطة واحدة مثيرة للاهتمام أن نلاحظ هنا هو أن طريقة واحدة لتصحيح التجويف عن طريق حقن عمدا كميات صغيرة من الهواء في مضخات. عن طريق حقن الهواء في مضخة تجويف، يمكننا منع فقاعات الهواء التي تشكلت بسبب التجويف من الانفجار. هذا يقلل بشكل فعال من شدة التجويف. ومع ذلك، نحن لا نشجع العملاء على محاولة هذا العلاج من تلقاء نفسها، كما أن الكثير من الهواء داخل المضخة يمكن أن يؤدي إلى مشاكل أخرى مثل فتيلة وانخفاض آخر في قدرة المضخة. 7. ما هي بعض أفضل الممارسات لمنع التجويف؟ يمكن أن يساعدك تتبع قيم NPSH على تجنب التجويف. حساب NPSHa (صافي رأس الشفط الإيجابي المتاحة). قارن هذه القيمة مع NPSHr (صافي رأس الشفط الإيجابي المطلوب). لتجنب التجويف، يجب أن يكون NPSHa قدم أو قدمين أكثر من NPSHr. تذكر أن يتم تحديد NPSHr من خلال تصميم المضخة، وأنه لا يمكن تغييرها. من ناحية أخرى، فإن NPSHa يعتمد على معلمات النظام ويمكن تغييره. يتم تحديد قيمة NPSHa من خلال عدة عوامل مثل:
